立三闭环步进电机在背光贴合设备的解决方案

阅读:2209
日期:2023-06-14
简介
智能手机的巨大需求,带来智能手机的巨大需求,带来TFT-LCD显示屏成本的显著下降。成本下降的同时,其应用面也在不断扩张。当前,在一些中小型的家电上甚至都可以看到它们的身影。屏需求的猛增必然要求产能大幅度提升。籍由此自动背光贴合机应运而生。该设备最核心的功能是自动实现背光源和显示屏的视觉对位纠偏和贴合。

客户设备及工艺介绍
主要结构部分及功能:主要可分为背光源传输部分,显示屏传输部分,视觉部分,纠偏平台。
背光源输送部分负责背光传输、去保护膜、完成后视觉测量位置、角度。
显示屏输送部分负责显示屏传输、去保护膜、上料到纠偏平台。
纠偏平台,作用在纠正背光源的测量位置和显示屏测量位置及角度偏差。

立三闭环步进在背光贴合设备的解决方案

立三闭环步进在背光贴合设备的解决方案

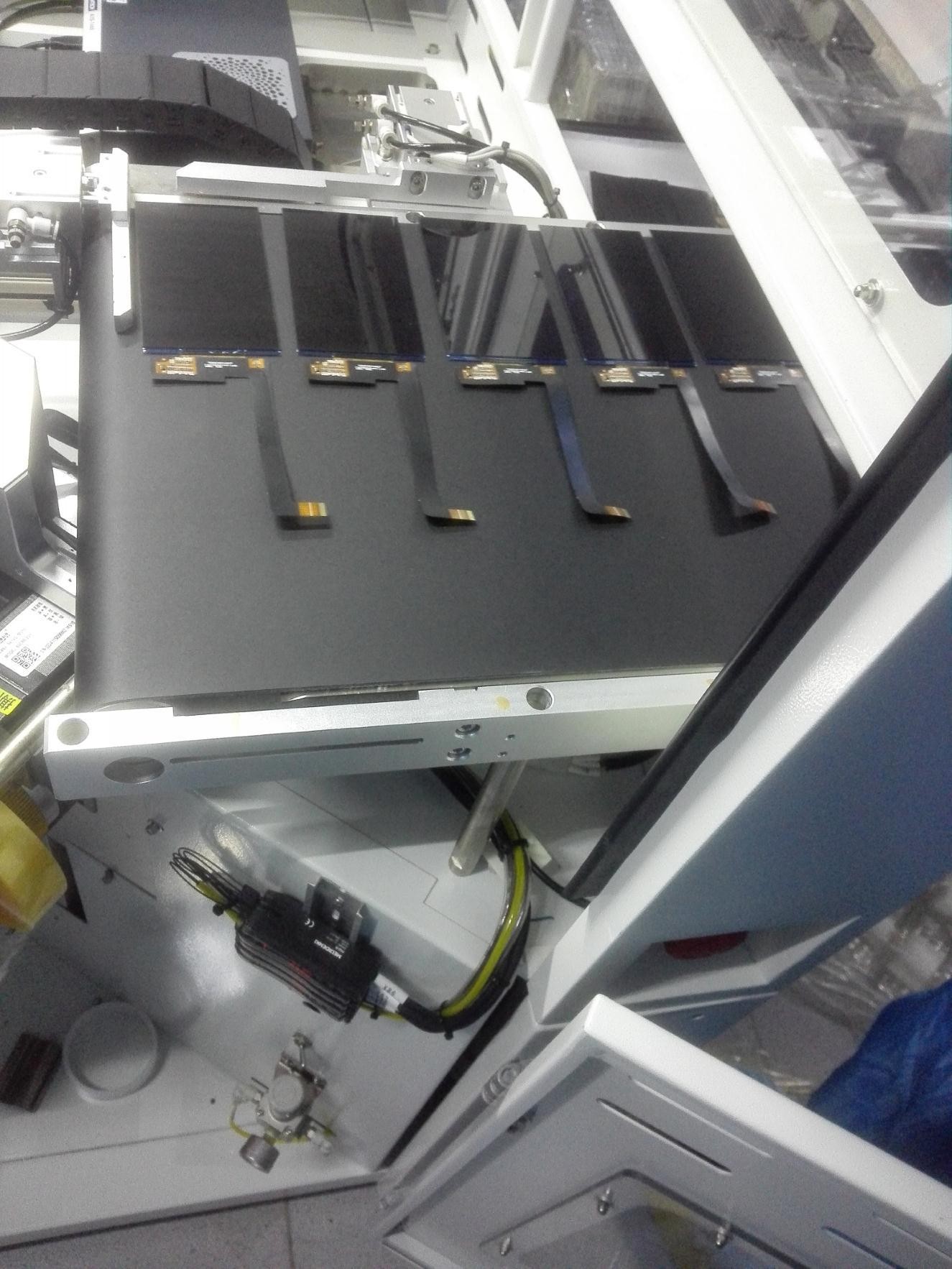

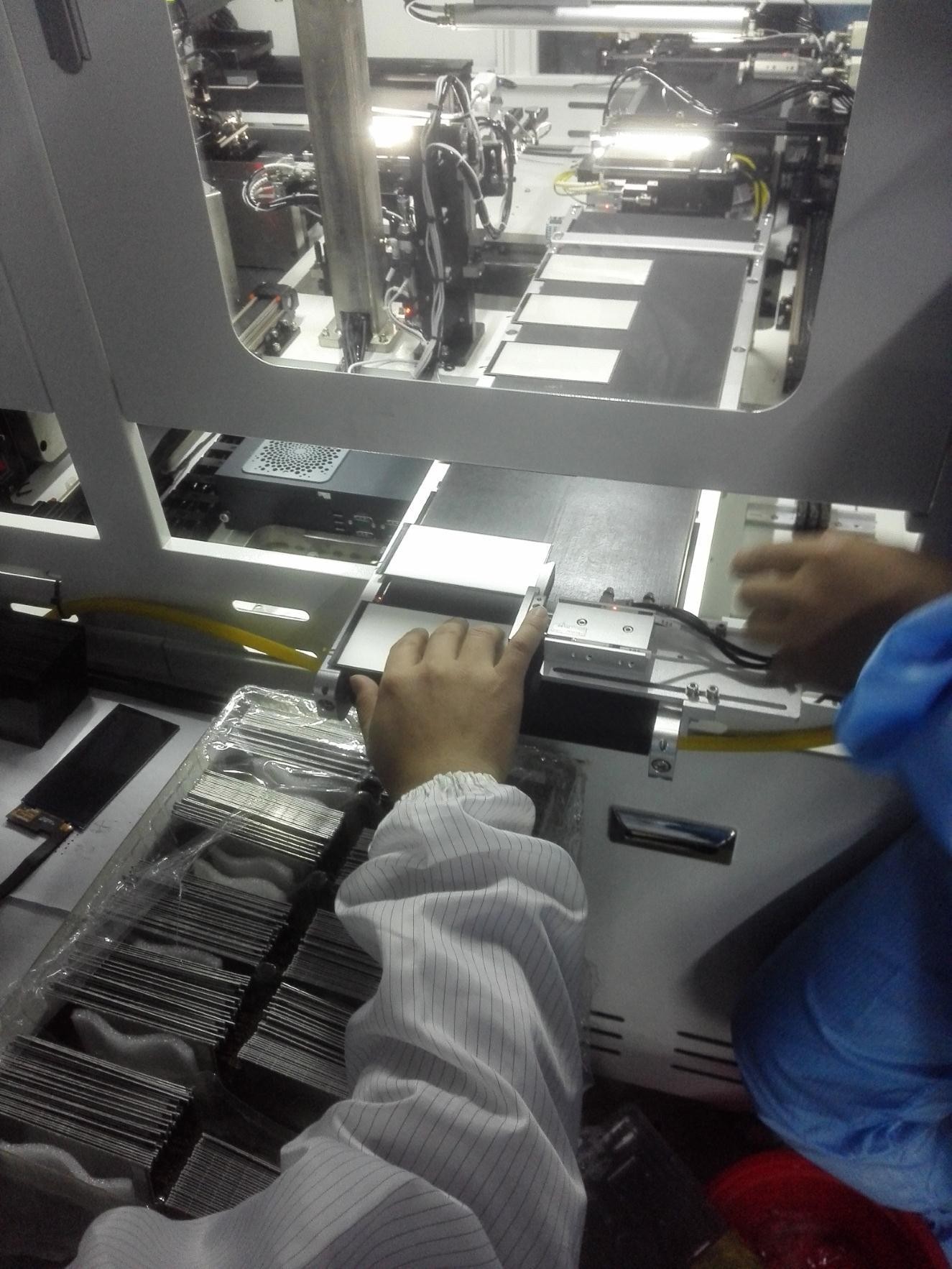

从图片中可以了解到,白色背光源和黑色显示屏两者的传送效率非常重要,甚至是决定性因素。在能兼顾性价比的前提下,如何提升该处的效率?是各设备生产厂家比较头疼的事情。

关键轴立三闭环步进电机方案:
背光交替传送电机驱动方案:LS57-PLC+DE57
显示屏交替传送电机驱动方案:LS57-PLC+DE57

总结
方案优点:
1.超高的性价比:能满足最高产能需求(1KPPH),与交流伺服效率基本相同,价格远远低于交流伺服。效率比开环步进高出30%,电机温升低10多度。
2.特别适合同步带轮传动类负载,特点:惯量比大、传动刚性低,在此场合,闭环步进甚至能做到总体定位时间比类似规格伺服更短。
3.参数免调试,适应PLC24V信号,使用方便。
4.抗干扰能力强。
