一、应用背景
    喷绘，作为广告媒体产业链中的一个重要的组成部分，近十年来经历了一个从弱到强的过程，据权威部门提供的数据表明：目前在中国，户外广告业务的年增长率基本都在30%以上，而喷绘制作费用约占广告发布总费用的10%左右，前景巨大。可供喷绘的材质基本覆盖了除了空气和水的所有介质，常见的有油布、玻璃、瓷器、塑料等。
    立三针对国内广告喷绘机现状推出了专用步进控制解决方案，在国内某广告设备公司得到成功应用并广泛推广。该方案采用了立三DMA545步进驱动器及LS57系列步进电机，配合客户端的触摸屏、PLC、变频器、变频电机等元器件，构成一整套完整的步进解决方案。该方案性能卓越，具有极高的性价比。

二、电气结构及工艺流程

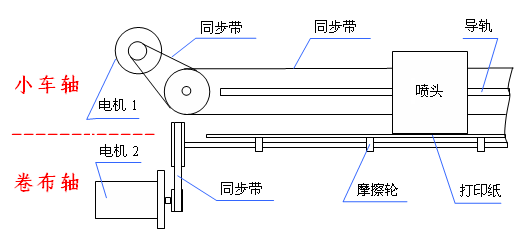

    如下图，喷绘机的机械结构为皮带传动，分为小车轴和卷布轴：
1）小车轴----带动喷头运动，负载较重，速度要求快，启停平稳，较小转矩脉动；
2）卷布轴----带动打印材质运动，负载较轻，对速度要求不高，要求启停平稳；


三、立三步进系统
    本机采用立三DMA545智能型数字式步进驱动器，该驱动器采用最新专用电机控制DSP芯片和应用矢量控制技术，具有优越的性能表现。驱动器内部集成了参数自动调整功能，能够针对不同电机自动生成最优的运行参数。同时，驱动器具有过压、欠压、过流等保护，其输入输出控制信号均采用光电隔离，具有较高的可靠性。

步进驱动器◆采用全新32位电机控制专用DSP芯片；
◆输入电压：24-80VDC，输出电流：1.0A~4.5A；
◆采用共振抑制技术，自动计算共振点，抑制中/低频振动；
◆可驱动4、6、8线两相57/60系列步进电机；
◆光耦隔离差分信号输入，脉冲/方向/使能信号（5V~24VDC兼容）；
◆脉冲响应频率最高可达200KHZ；16档细分可选（200~25000范围内）；
◆精密电流控制使电机温升大为降低；
◆具有过流、过压和跟踪误差超差等保护；
◆报错信号数字输出：OUT+/OUT-；

四、现场调试结果
    该喷绘机的基本参数如下：
